СИСТЕМЫ ОДНОВРЕМЕННО-РАЗДЕЛЬНОЙ ЭКСПЛУАТАЦИИ (ОРЭ)
Системы ОРЭ предназначены для одновременной эксплуатации двух отдельных объектов разработки через один ствол скважины. Это позволяет операторам регулировать добычу и производить замеры дебита каждого пласта. Модифицированный вариант этой же технологии может использоваться для закачки жидкости с поверхности в один пласт и одновременного подъема флюидов из другого. Благодаря данной технологии, нефтяные компании смогут увеличить нефтеотдачу, применяя методы поддержания пластового давления без необходимости бурить отдельную скважину.
ПРЕИМУЩЕСТВА
Две полнокомплектные установки дают возможность регулирования отбора /закачки жидкостей каждого пласта
Технология позволяет производить одновременную закачку и добычу в одном стволе, без бурения нагнетательной скважины
Системы для одновременной добычи и закачки могут увеличить объем добываемой нефти в расчете на скважину
область применения
- Многопластовые объекты разработки
возможности
- Наружный диаметр - 5 ¾ дюйма (146 мм) и более;
- Осуществляют дифференцированное воздействие на каждый пласт с возможностью регулирования отбора /закачки жидкостей;
- Эффективная разработка пластов при больших расстояниях между ними;
- Изолированная эксплуатация двух объектов разработки и учет добываемой продукции с каждого пласта;
- Повышение рентабельного срока разработки месторождения, снижение эксплуатационных и капитальных затрат.
особенности
- Вариативность исполнения обеспечивает широкую линейку решений;
- Предоставление полного комплекса оборудования (пакерная компоновка (или пакерно-якорное оборудование), система дуальная, насосное оборудование) и услуг
Система одновременно-раздельной добычи
Оборудование предназначено для изолированной эксплуатации двух объектов разработки через одну эксплуатационную колонну с возможностью регулирования добычи и замера дебита с каждого пласта.
- Установка для ОРЭ с применением двух полнокомплектных УЭЦН, системы ДУАЛЬНОЙ И ПАКЕРНОЙ КОМПОНОВКИ (нижняя установка располагается между эксплуатируемыми пластами);
- Установка для ОРЭ с применением двух полнокомплектных УЭЦН, кожуха ГЕРМЕТИЧНОГО и системы ДУАЛЬНОЙ, ПАКЕРНОЙ КОМПНОВКИ (обе установки располагаются выше эксплуатируемых объектов, нижняя установка заключена в герметичный кожух). Такая компоновка позволяет изолированно эксплуатировать пласты, расположенные на расстоянии от 5 метров друг от друга.
Системы для одновременной добычи и закачки
Предлагается два типа компоновок для одновременной добычи и закачки жидкости с поверхности с целью поддержания пластового давления:
- Установка для одновременной откачки жидкости из верхнего пласта и закачки воды с поверхности в нижележащий пласт.
- Установка для одновременной откачки жидкости из нижнего пласта и закачки воды с поверхности в вышележащий пласт с применением герметичного кожуха.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

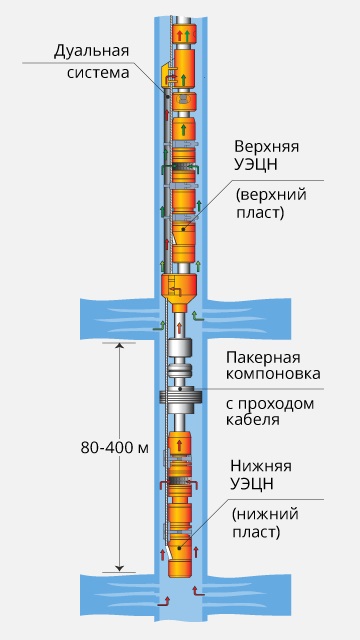

Компоновка с УЭЦН, расположенными в разных продуктивных зонах
|
Диаметр обсадной колонны |
Верхняя УЭЦН |
Нижняя УЭЦН |
||||
|
Габарит |
Внешний диаметр компановки |
Байпасная труба (внеш./внутр. диаметр) |
Производи-тельность |
Габарит |
Производи-тельность |
|
|
5¾ дюйма 146 мм |
3 |
122 мм |
42/26 мм |
280 м3/сут |
5, 5A |
700 м3/сут |
|
6⅝ дюйма 168 мм |
3 |
142 мм |
56/40 мм |
280 м3/сут |
5, 5A |
700 м3/сут |
|
7 дюймов 178 мм |
3 |
152 мм |
56/40 мм |
280 м3/сут |
5, 5A |
700 м3/сут |
|
9⅝ дюйма 245 мм |
До 5A |
210 мм |
73/50 мм |
800 м3/сут |
7A |
1000 м3/сут |
Компоновка с УЭЦН, расположенными в одной зоне
|
Диаметр обсадной колонны |
Верхняя УЭЦН |
Нижняя УЭЦН |
|||||
|
Габарит |
Внешний диаметр компановки |
Байпасная труба (внеш./внутр. диаметр) |
Производи-тельность |
Габарит |
Диаметр кожуха (внеш./внутр.) |
Производи-тельность |
|
|
5¾ дюйма 146 мм |
3 |
122 мм |
42/26 мм |
280 м3/сут |
3 |
121/100 мм |
350 м3/сут |
|
6⅝ дюйма 168 мм |
3 |
142 мм |
56/40 мм |
280 м3/сут |
3 |
121/100 мм |
350 м3/сут |
|
7 дюймов 178 мм |
3 4 |
152 мм |
56/40 мм |
280 м3/сут 350 м3/сут |
3 4 |
121/100 мм 140/117 мм |
280 м3/сут 350 м3/сут |
|
9⅝ дюйма 245 мм |
До 5A |
210 мм |
73/50 мм |
800 м3/сут |
До 5A |
190/140 мм |
до 800 м3/сут |
