ИЗВЛЕКАЙТЕ БОЛЬШЕ НЕФТИ ИЗ КОЛЛЕКТОРОВ С ПАДАЮЩИМ ПЛАСТОВЫМ ДАВЛЕНИЕМ
Продукция и услуги » Механизированная добыча » Установки ЭЦН » УЭЦНПТ - Установки ЭЦН перевернутого типа


УЭЦН перевернутого типа для закачки воды в пласт

УЭЦН перевернутого типа (УЭЦНПТ) используются для закачки воды, сточных и промысловых вод глубоко в пласт. Поддержание пластового давления может быть использовано в качестве метода увеличения нефтеотдачи (МУН) в пластах с падающим давлением. При использовании МУН жидкость закачивается в одну скважину для создания пластового давления и выталкивания углеводородов в сторону добывающей скважины.

Нагнетательные насосы также используются в утилизационных скважинах. Где-то около 3 баррелей воды производится на каждый добытый баррель нефти. Возникает проблема сточных вод, которую необходимо решить. Многие заказчики используют утилизационные скважины, поскольку утилизация оставшейся воды в этом случае намного дешевле.

ПРЕИМУЩЕСТВА

Снижение энергозатрат на нагнетательные и утилизационные скважины

Эффективная конструкция ЭЦН снижает потребление электроэнергии, снижение нагнетания и затрат на утилизацию
Простой перевод добывающих скважин в нагнетательные

Возможность повторного использования СУ для управления нагнетательным насосом по истечении рентабельного срока службы добывающей скважины
Контроль объема закачки для оптимизации эксплуатации пласта

Повышение или понижение закачки для оптимизации добычи в эксплуатационной скважине и повышения нефтеотдачи



область применения

  • Нагнетательные скважины, используемые для повышения нефтеотдачи пластов
  • Утилизационные скважины

возможности

  • Диапазон подач от 15 до 6300 м3/сут
  • Входное давление до 5000 фунтов на квадратный дюйм и выходное давление до 3000 фунтов на квадратный дюйм

особенности

  • Прочная конструкция продлевает срок службы

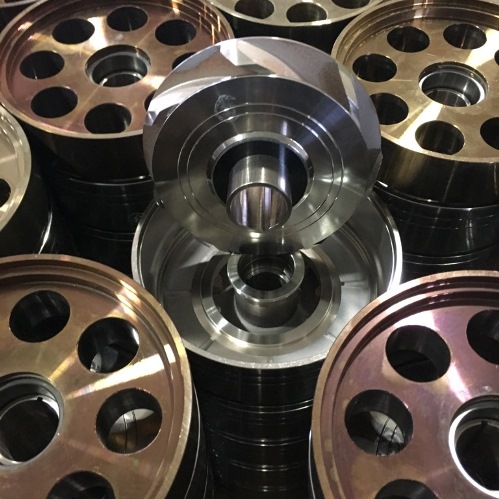

  • Эффективные двигатели и ступени насоса снижают стоимость энергии




ТЕХХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Серийные

Габарит

Наружный диаметр

Производительность

Напор

КПД

4

3.38 дюйма

86 мм

30-200 м3/сут

3500 м

39-61%

5

3.62 дюйма

92 мм

15-550 м3/сут

3500 м

31-67%

5A

4.06 дюйма

103 мм

25-700 м3/сут

3500 м

33-65%

6

4.49 дюйма

114 мм

800-1250 м3/сут

3500 м

62-66%

6A

4.84 дюйма

123 мм

130-250 м3/сут

3500 м

53-61%

8

6.77 дюйма

172 мм

500-4000 м3/сут

2500 м

63-66%

9

7.40 дюйма

188 мм

5000-6300 м3/сут

2000 м

70-72%

10

9.00 дюйма

229 мм

8000-10000 м3/сут

1500 м

73-79%


Энергоэффективные

Габарит

Наружный диаметр

Производительность

Напор

КПД

2A

2.72 дюйма

69 мм

20-200 м3/сут

3500 м

44-57%

3

3.19 дюйма

81 мм

25-500 м3/сут

3500 м

40-70%

5

3.62 дюйма

92 мм

10-600 м3/сут

3500 м

46-66%

5A

4.06 дюйма

103 мм

100-800 м3/сут

3500 м

67-71%

7A

5.35 дюйма

136 мм

300-2400 м3/сут

3000 м

67-76%

8

6.77 дюйма

172 мм

1600-3000 м3/сут

2500 м

74-76%

Преимущества УЭЦН перевернутого типа для закачки воды:

  • Снижение энергозатрат на нагнетательные и утилизационные скважины
  • Повторное использование стандартных станций управления в скважинах, переведенных из эксплуатацию в утилизацию
  • Контроль частоты и скорости нагнетания при использовании МУН для оптимизации добычи
  • Утилизация сточных вод наиболее распространенным и экономичным способом
  • Широкий диапазон подач



Узнать больше?

Свяжитесь с нами чтобы узнать больше о том, как наши насосы для закачки воды могут помочь вам получить больше нефти в истощенных пластах и добиться максимальной эффективности в утилизационных скважинах.
