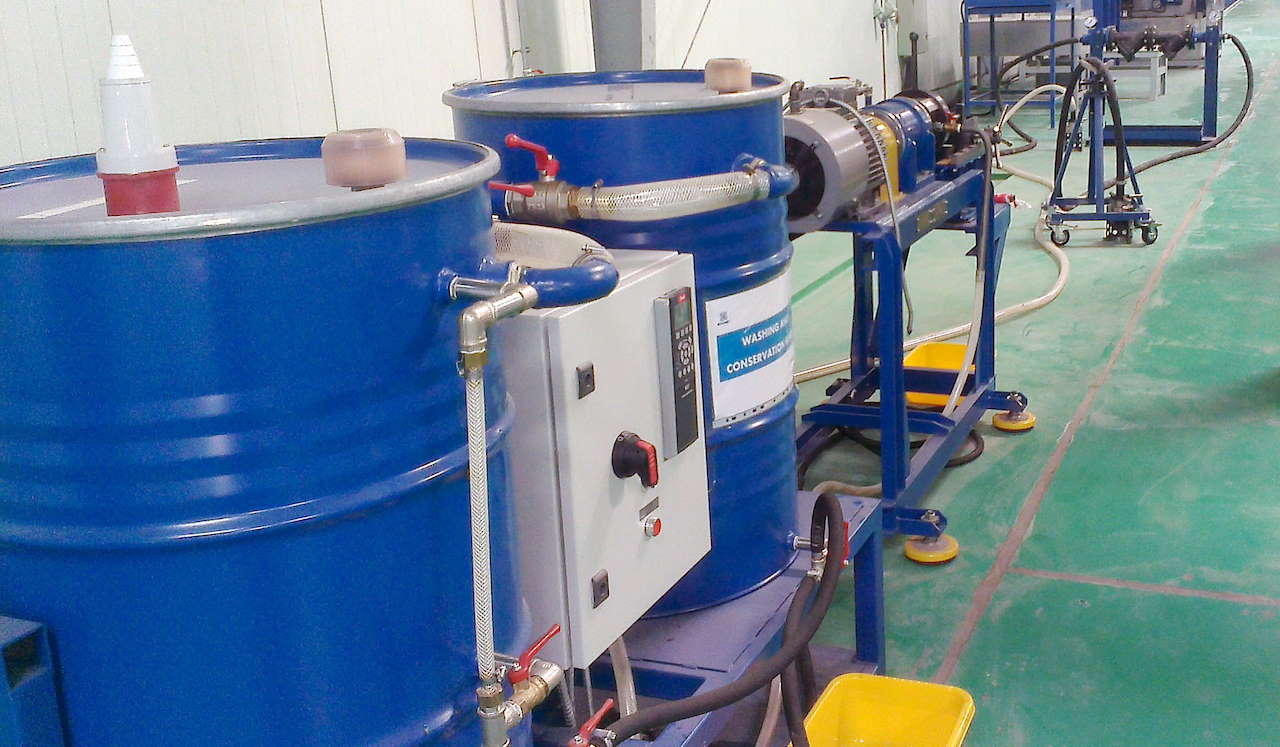

Открытый испытательный стенд используется для промывки и заправки двигателя маслом и проведения серий приемо-сдаточных испытаний до момента отгрузки продукции потребителю. Состав стенда: основание (конфигурация по требованию заказчика); шкаф высоковольтных преобразователей и высоковольтной коммутации; шкаф управления и проведения измерений; программно-технический комплекс; индукционный регулятор с управлением от персонального компьютера; трансформатор.

Перечень испытаний:

• Измерение сопротивления изоляции обмоток статора в холодном и горячем состоянии
• Определение индекса поляризации
• Измерение сопротивлений фаз обмоток статора при постоянном токе
• проведение опыта короткого замыкания (определение тока К.З. - начального пускового тока, активной мощности К.З., коэффициента мощности К.З., величины вращающего момента при К.З.
• определение напряжения разгона двигателя
• обкатка в течение 2-х часов (время может меняться) при номинальном напряжении с регистрацией параметров работы ПЭД (испытательного напряжения, токов холостого хода пофазно, несимметрии токов, общих потерь холостого хода, коэффициента мощности, температуры статора в одной или нескольких точках, вибрации ПЭД в нескольких точках)
• Разделение общих потерь холостого хода на потери в стали и механические
• Испытание межвитковой изоляции обмотки статора на электрическую прочность
• Определение времени выбега ротора ПЭД
• Проверка сопротивления изоляции обмоток статора с установленным ТМС (напряжением 500 В)

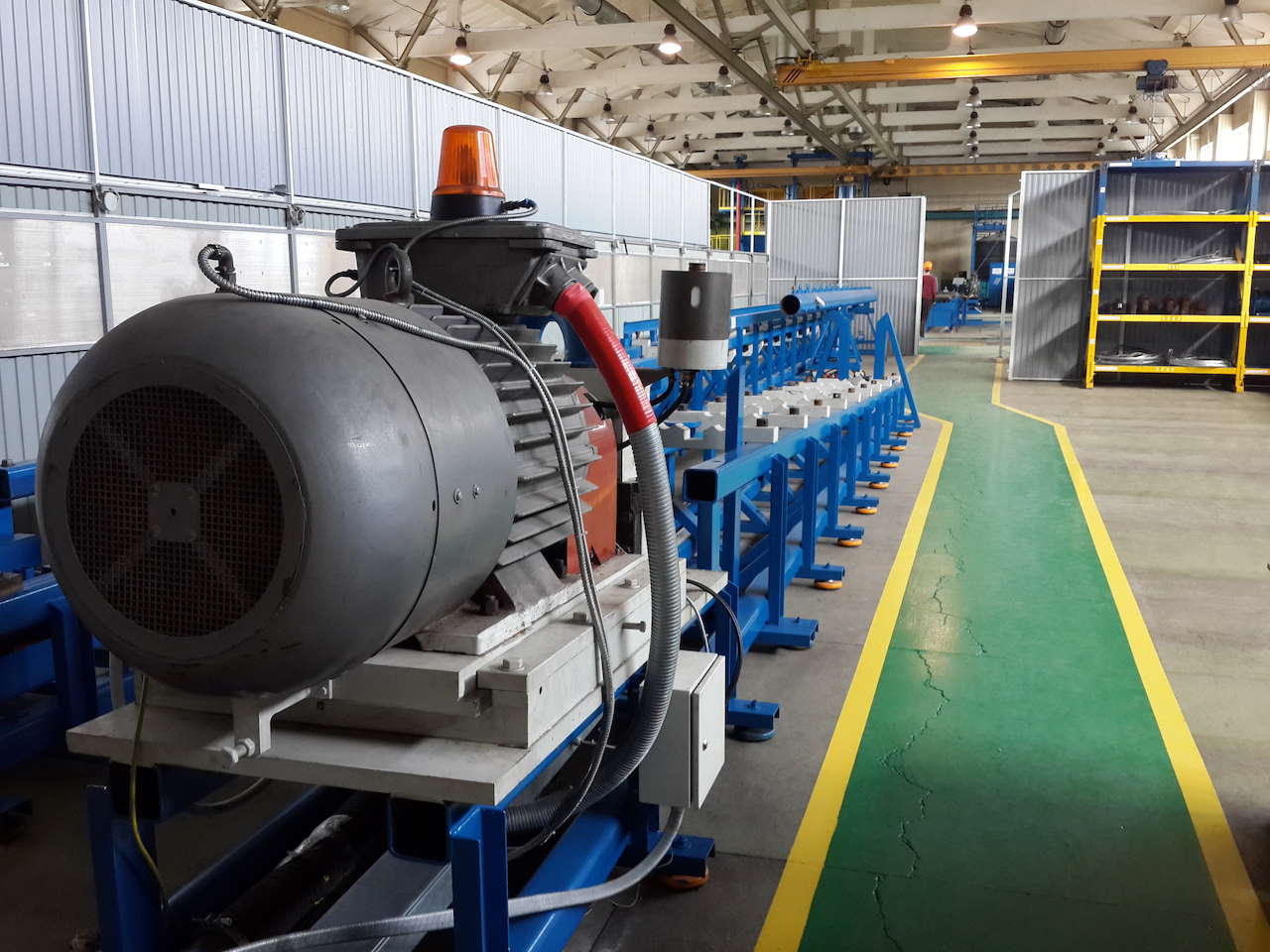

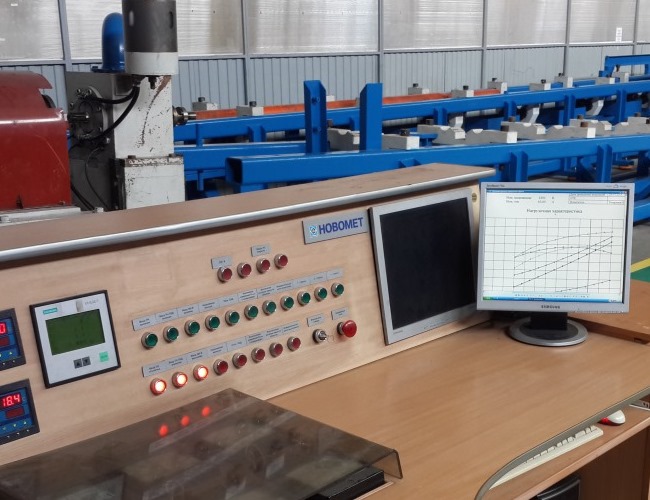

Стенд предназначен для проведения приемо-сдаточных и периодических испытаний, промывки и обкатки погружных электродвигателей. Состав стенда: испытательная станина; нагрузочный асинхронный двигатель мощностью 160 кВт; система измерения крутящего момента; индукционный регулятор; повышающий трансформатор; шкаф рекуперативного привода; шкаф высоковольтных преобразователей и высоковольтной коммутации; шкаф низковольтного оборудования; программно – технический комплекс; пульт управления.

Перечень испытаний:

• Измерение сопротивления изоляции обмоток статора в холодном и горячем состоянии
• Определение индекса поляризации
• Измерение сопротивлений фаз обмоток статора при постоянном токе
• Проведение опыта короткого замыкания (определение тока К.З. - начального пускового тока, активной мощности К.З., коэффициента мощности К.З., величины вращающего момента при К.З., потери в обмотке при опыте К.З.)
• Определение напряжения разгона двигателя
• Обкатка в течение 2-х часов (время может меняться) при номинальном напряжении с регистрацией параметров работы ПЭД (испытательного напряжения, токов холостого хода пофазно, несимметрии токов, общих потерь холостого хода, коэффициента мощности, температуры статора в одной или нескольких точках, вибрации ПЭД в нескольких точках)
• Разделение общих потерь холостого хода на потери в стали и механические
• Испытание межвитковой изоляции обмотки статора на электрическую прочность
• Определение времени выбега ротора ПЭД
• Проверка сопротивления изоляции обмоток статора с установленным ТМС (напряжением 500 В)
• Определение номинального момента Мном (Н*м) и статических нагрузочных характеристик испытываемого двигателя
• Расчет естественной механической характеристики М=f(n) ПЭД на пониженном напряжении, где М (Н*м) – момент на валу, n (об/мин) – скорость вращения ПЭД с определением пускового Мпуск, минимального Ммин и максимального Ммакс моментов

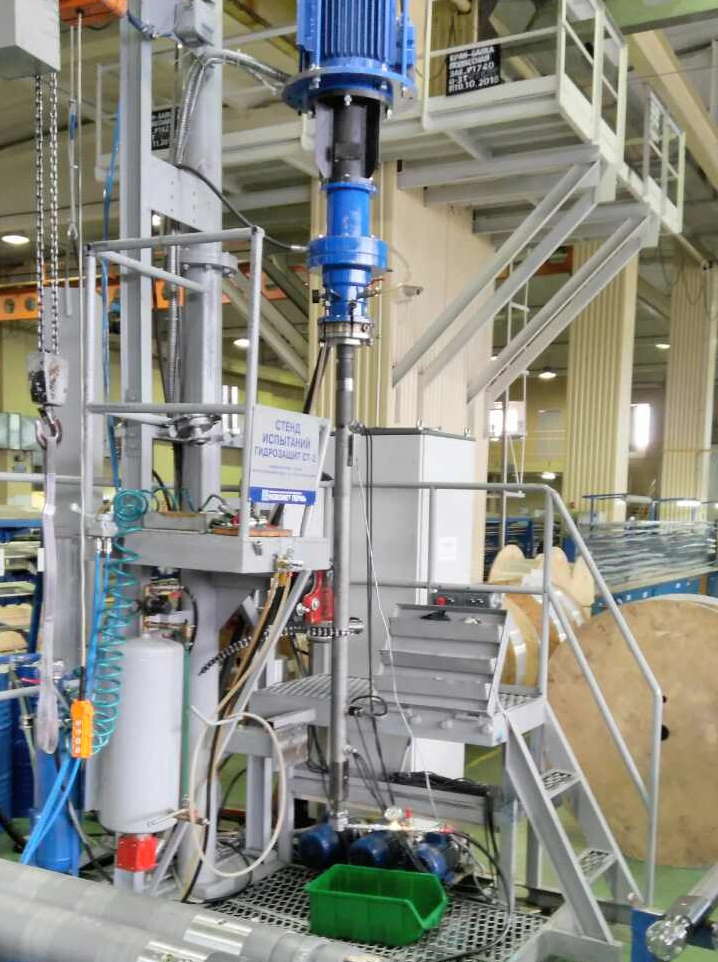

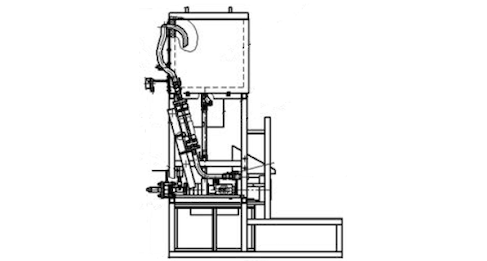

Стенд испытания гидрозащит погружных электродвигателей предназначен для заполнения маслом, обкатки и проведения испытаний гидрозащит всех известных типов. Состав стенда: металлическая рама; силовой модуль; гидросистема; пневмосистема; пневмогидроцилиндр; система перемещения силового модуля; устройство удержания гидрозащиты ridgid; электросталь; пульт управления работой стенда; поддон.

Перечень испытаний:

• Обкатка гидрозащиты на холостом ходу при правом и левом вращении
• Испытание гидрозащиты при осевом давлении на вал при правом и левом вращении

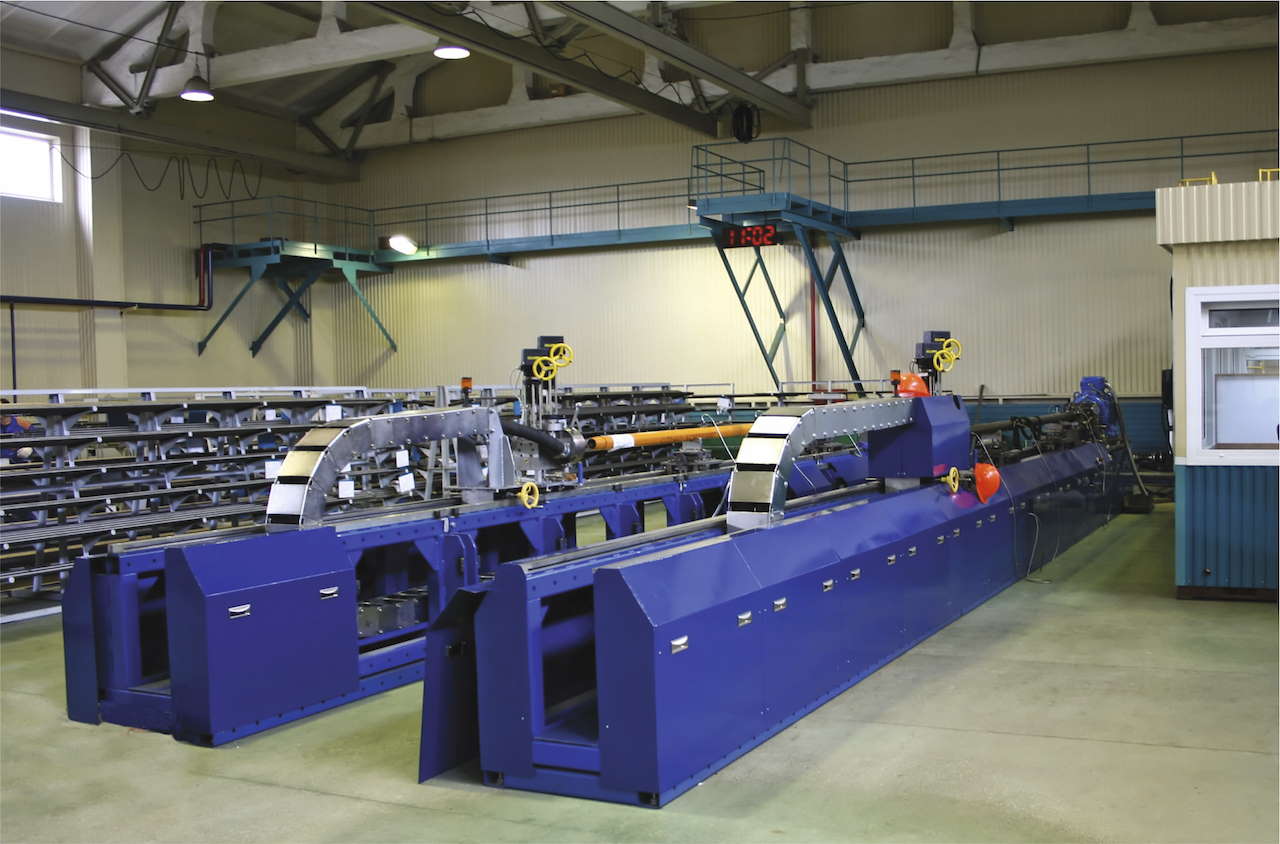

Стенд испытания насосных секций предназначен для проведения параметрических, классификационных и приемо-сдаточных испытаний секций погружных насосов Автоматизация данного стенда обеспечивает полный дистанционный контроль и позволяет производить быструю настройку конфигурации.

Возможности стенда:

• Позволяет испытывать насосные секции отечественного и импортного производства длиной до 6 метров
• Погрешность замера основных параметров меньше требований ГОСТ 6134-87 с воспроизводимостью измеряемых величин не хуже 1%
• Позволяет проводить плавную регулировку частоты вращения привода
• Компактность стенда: габариты 12000 x 3500 x 3200 мм, масса - 1900 кг
• Питание оборудования стенда – промышленный электрический ток напряжением 380 В

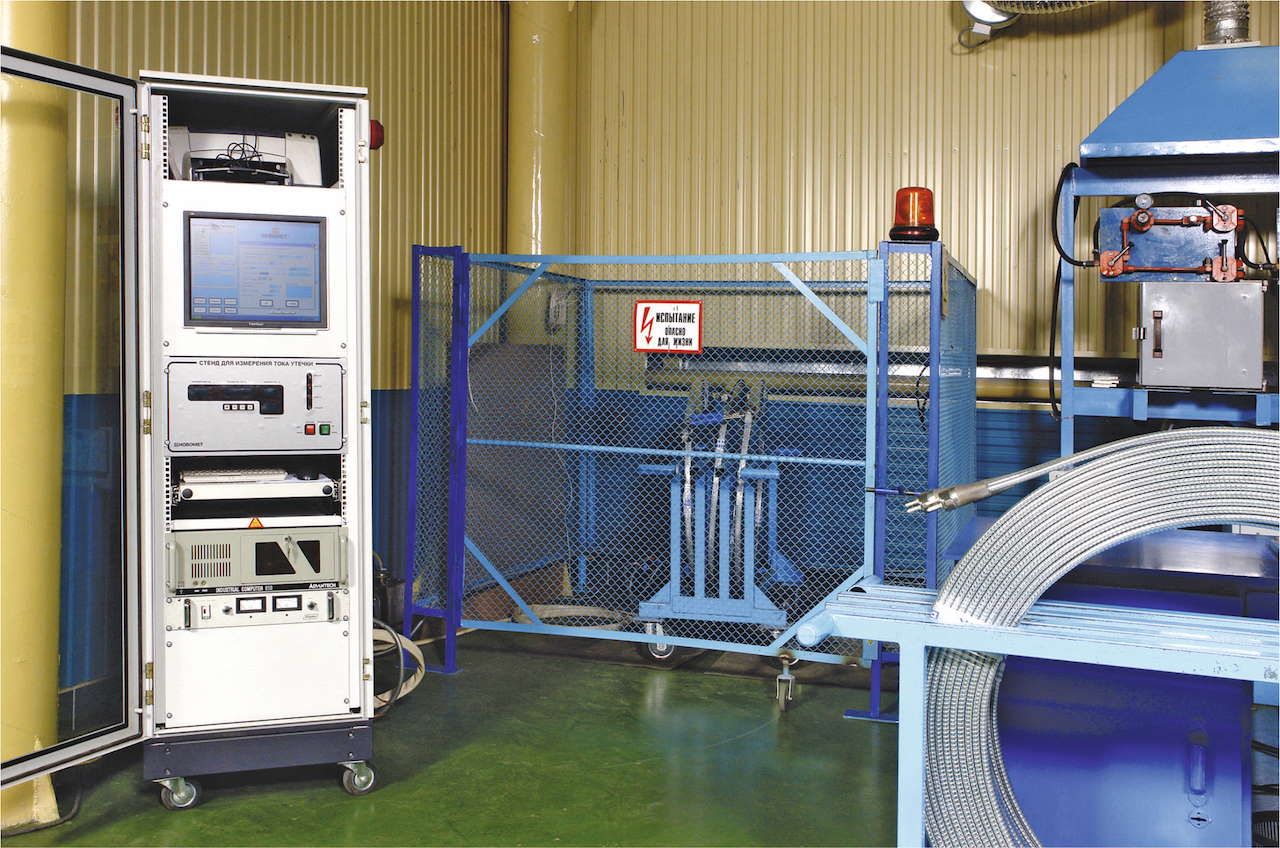

Стенд предназначен для измерения тока утечки кабельной линии и кабельного удлинителя, позволяет испытывать кабельные линии длиной до 3,5 км, сечением жил до 35 мм² напряжением до 30 кВ. Измерение тока утечки производится с точностью до 0,001 мкА с дискретностью до 10^-9 А.

Состав стенда:

• передвижной шкаф; источник высокого напряжения (0-30 кВ, до 2,5 мА);
• блок высоковольтной коммутации с использованием высоковольтных контакторов (до 35 кВ);
• шунт измерительный; мультиметр;
• блок управления измерениями;
• персональный компьютер с встроенной платой релейных выходов;
• монитор;
• принтер.

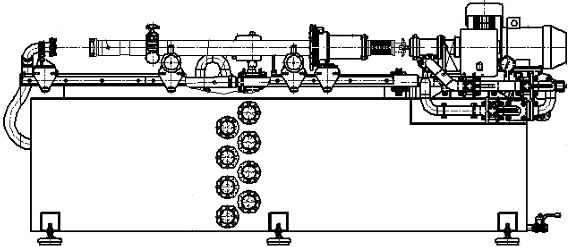

Стенд предназначен для снятия характеристик Q - H, Q - КПД, Q - N ступеней погружных насосов.

Технические характеристики:

• Максимальный диаметр направляющего аппарата – 90 мм
• Количество испытываемых ступеней – 5 шт.
• Максимальный расход – 500 м³/сут.
• Минимально фиксирующийся расход – 4,8 м³/сут.
• Максимальное выходное давление – 10 Атм. (1,0 МПа)
• Погрешность датчиков давления – 0,25%
• Погрешность датчика расхода – 1,0 %
• Принятое для пересчета число оборотов – по желанию заказчика
• Емкость баков, 2 шт. – по 200 литров
• Рабочая жидкость – вода питьевая
• Мощность электропривода – 3 кBт
• Число оборотов электропривода при номинальной нагрузке – 2860 об/мин.
• Трехфазное напряжение – 380 В
• Частота тока в сети – 50 Гц
• Температура рабочей жидкости – от 15 до 40^oC
• Направление вращения вала – любое
• Габариты: длина – 2100 мм, ширина – 630 мм, высота – 2100 мм
• Масса стенда без воды – 0,5 т

Стенд сборки ПЭД предназначен для проведения сборки секций погружных электродвигателей, как асинхронных двигателей, так и вентильных. Состав стенда:

• Металлическая станина
• Комплект оснастки и инструментов

Типичное нестандартное оборудование включает в себя блок-боксы производственного и бытового назначения. Они могут быть мобильными или стационарными и использоваться для организации:

• Дожимных насосных станций;
• Станций перекачки жидкостей;
• Размещения систем ППД;
• Очистных установок;
• Мастерских, складов, сушилок и др.

Возможность изготовления оборудования разных типов, размещаемого на автомобильных шасси. Производство модульных блок-боксов, которые могут быть легко объединены, перемещены, удалены, добавлены, изолированы и т.д.
