УВЕЛИЧЬТЕ СРОК СЛУЖБЫ ЭЦН С НОВЕЙШИМИ ТЕХНОЛОГИЯМИ ЗАЩИТЫ ОТ МЕХПРИМЕСЕЙ


Фильтр скважинный дисковый

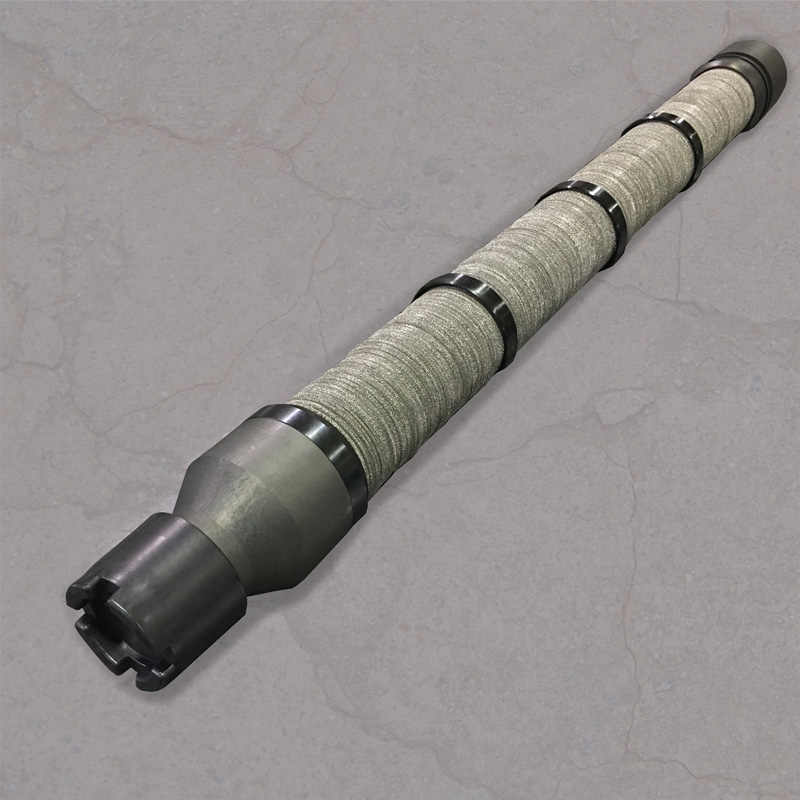

Фильтр скважинный дисковый (ФСД) – устройство нового типа: задержание механических частиц в нем происходит во всем объеме сетчатых дисков, а не только на поверхности фильтра (как у щелевых фильтров). ФСД состоит из перфорированной трубы и проницаемой цилиндрической насадки, составленной из концентрично установленных на трубе дисков из металлической сетки и обладающей высокой удельной площадью фильтрации.

ПРЕИМУЩЕСТВА

Фильтрует до 8 раз больше песка,
чем щелевые фильтры

Частицы механических примесей распределяются не только на поверхности и внутри объема фильтра
Уменьшите длину фильтра в 3 раза,
сохранив площадь поверхности

За счет высокоразвитой наружной поверхности фильтр обладает большей пропускной способностью по сравнению со стандартными щелевыми фильтрами



область применения

  • Скважины после ГРП
  • Высокодебитные скважины
  • Скважины, где применение щелевых фильтров ограничено высокой вероятностью выпадения солей

возможности

  • Помогает защитить скважинные насосы с момента начала добычи на протяжении всего срока службы ЭЦН
  • Возможность многократного использования после очистки
  • Тонкость фильтрации 100, 200, 300 и 500 мкм с пропускной способностью до 600 м3/сут

особенности

  • Перфорированная труба обеспечивает прочную и надежную опору
  • Плотно сжатые сетчатые диски образуют фильтрующий элемент, который обеспечивает превосходную фильтрацию, не препятствуя проходу жидкости
  • Предохранительный клапан защищает УЭЦН от перегрева
  • Низкие гидравлические потери

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наружный диаметр

Пропускная способность

Тонкость очистки

Содержание мех. примесей

Установочная длина

4,33 дюйма

110 мм

30-600 м3/сут

100, 200, 300 мкм

до 3000 мг/л

1,3-6,9 м

Песок и пропант повреждают ЭЦН, сокращают объемы добычи и становятся причиной дополнительных затрат

63% проблем ЭЦН вызваны твердыми механическими примесями, содержащимися в пластовой жидкости. Связанные с этим производственные проблемы включают снижение эффективности ЭЦН и срока службы, поскольку песок разрушает компоненты системы, снижает темпы добычи, повышает вероятность отказа оборудования и разрушения рабочих колес и подшипников. Все это приводит к снижению объемов добычи и увеличению затрат.



Самое популярное решение не всегда является лучшим

Щелевые фильтры являются наиболее распространенной технологией борьбы с мехпримесями за счет просты их конструкции, простотой работы, доступность и низких цен. Проблема состоит в том, что они легко засоряются глиной, кристаллами солей и другими мелкими частицами. Для скважин, где щелевые фильтры склонны к засорению, до сих пор не было предложено долгосрочного решения проблемы.



Лучшее решение для борьбы с мехпримесями — скважинный дисковый фильтр

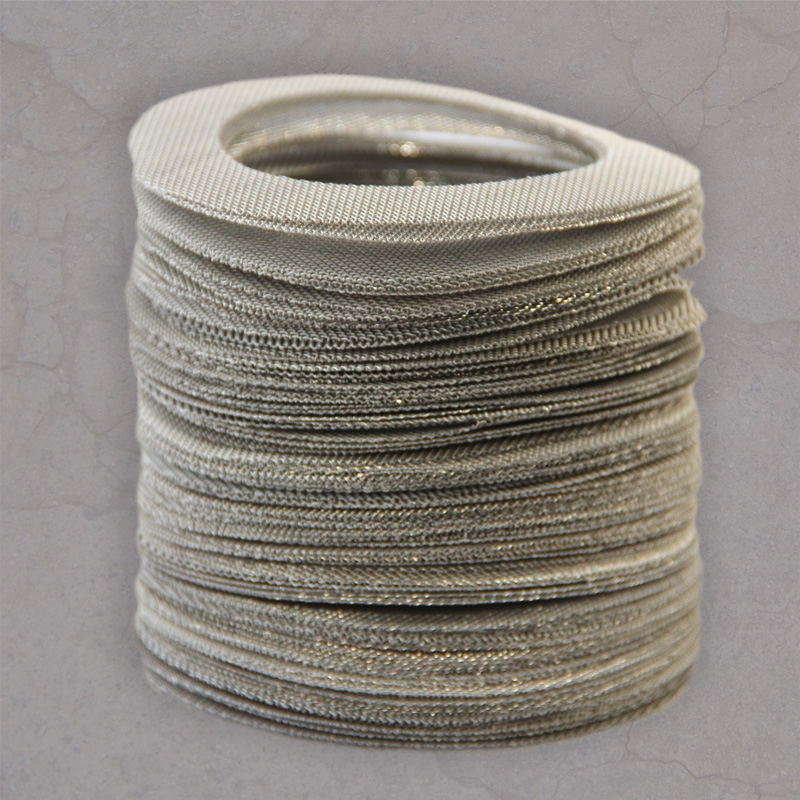

В скважинном дисковом фильтре используется объемный фильтроэлемент, созданный путем штабелирования и сжатия дисков из металлической сетки  вокруг базовой перфорированной трубы.



Высокоразвитая поверхность фильтра обеспечивает высокую производительность

Металлические сетчатые диски значительно увеличивают площадь поверхности, что позволяет скважинному дисковому фильтру задерживать в шесть-восемь раз больше твердых частиц, чем щелевые экраны, не препятствуя потоку пластовых жидкостей.



 Увеличение срока службы ЭЦН

Скважинный дисковый фильтр может быть установлен  с уплотнительным узлом  или чуть ниже кожуха двигателя Недавний опыт показал, что скважинный дисковый фильтр увеличивает срок службы ЭЦН в два-три раза (а в некоторых случаях даже больше) при одновременном снижении содержания твердых веществ в добываемой жидкости в два раза.

Узнать больше?

Свяжитесь с нами, чтобы узнать больше о том, как скважинный дисковый фильтр поможет вам увеличить срок службы ЭЦН в борьбе с мехпримесями
