УЛУЧШАЙТЕ ПОКАЗАТЕЛИ ДОБЫЧИ С ПОМОЩЬЮ ПРИВОДОВ ЭЦН, ПРОВЕРЕННЫХ ВРЕМЕНЕМ


Асинхронные электродвигатели

Асинхронные погружные электродвигатели (ПЭД) - это наиболее широко используемый тип двигателей для привода электроцентробежных насосов. Несмотря на то, что они не способны развивать высокие обороты, как двигатели на постоянных магнитах (вентильные), они доказали свою надежность в ходе эксплуатации, обладают меньшей себестоимостью и трудоемкостью изготовления. Стандартные асинхронные двигатели просты в эксплуатации и доступны в широком диапазоне типоразмеров по мощности, габариту и исполнению.

От технического уровня на стадии проекта, качества изготовления и надежной работы двигателя зависит долговечная работа установки. Компания «Новомет» имеет собственную научно-техническую базу для проектирования, изготовления и испытания опытных образцов, а также производственную базу для серийного изготовления погружных электродвигателей.

ПРЕИМУЩЕСТВА

Надежность, признанная отраслью

Применение компаундированного статора позволяет добиться полной герметизации обмоток, устранить перегрев, увеличить сопротивление изоляции в 10 раз
Точный подбор комбинации типоразмера и мощности для вашей скважины

Широкая линейка габаритов и мощностей позволяет подобрать двигатель для работы с максимально возможным КПД



область применения

  • Применяются в качестве привода центробежных насосов, применяемых для откачки пластовой жидкости.

возможности

  • Выпускаются в габаритах от 96 мм до 185 мм
  • Номинальная мощность в диапазоне от 16 до 650 кВт

особенности

  • Широкая линейка типоразмеров по мощности и габариту
  • Применение компаундированного статора позволяет добиться полной герметизации обмоток, устранить перегрев, увеличить сопротивление изоляции в 10 раз
  • Фильтр для масла в основании двигателя позволяет продлить срок безотказной эксплуатации

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наружный диаметр двигателя

Номинальная мощность

1 секция

2 секции

3 секции

96 мм

3.78 дюйма

16-32 кВт (@50Гц)

45-56 кВт (@50Гц)

70-100 кВт  (@50Гц)

103 мм

4.06 дюйма

16-90 кВт  (@50Гц)

63-160 кВт  (@50Гц)

140-250 кВт  (@50Гц)

117 мм

4.60 дюйма

12-125 кВт (@50Гц)

90-250 кВт (@50Гц)

270-400 кВт  (@50Гц)

130 мм

5.12 дюйма

22-140 кВт (@50Гц)

160-300 кВт (@50Гц)

350-560 кВт  (@50Гц)

143 мм

5.62 дюйма

63-220 кВт  (@50Гц)

260-440 кВт  (@50Гц)

555 кВт  (@50Гц)

185 мм

7.44 дюйма

100-400 кВт  (@50Гц)

345-650 кВт (@50Гц)



В настоящее время компанией «НОВОМЕТ» производится широкая линейка асинхронных электродвигателей, освоено 6 габаритов: 96, 103, 117, 130, 143 и 185 мм. Число типоразмеров ПЭД – от 7 до 28 в каждом габарите диапазон мощностей – от 8 до 650 кВт. Обширная номенклатура позволяет подобрать наиболее оптимальное сочетание двигатель-насос, для обеспечения работы установки с максимально возможным КПД.

В зависимости от конструкции электродвигатели могут изготавливаться в различных модификациях, например с трубчатым охладителем (для температуры окружающей среды до 200°С), с двухсторонним выходом вала (для установок перевернутого типа, или присоединения погружного сепаратора механических примесей).

Электродвигатели оснащаются погружным блоком контроля параметров установки различных производителей, в том числе ТМС-Новомет.

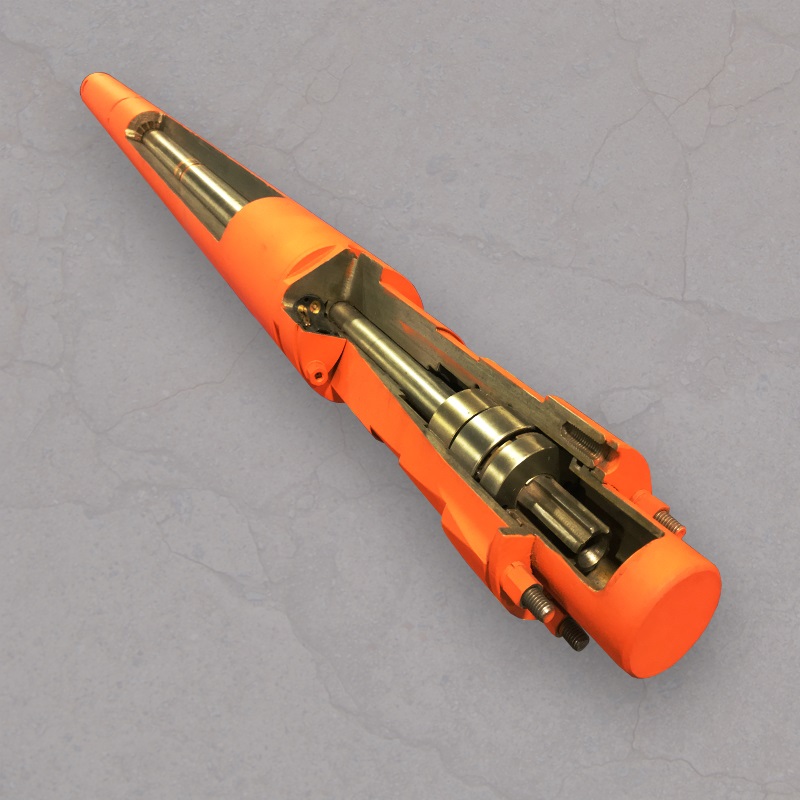

Погружной электродвигатель состоит из основных элементов: неподвижного статора, вращающегося ротора, головки с токовводом и основания. Электродвигатель выполняется маслозаполненным. В головке электродвигателя, расположенной в верхней части, размещена колодка токоввода и узел упорного подшипника, который воспринимает осевые нагрузки от веса ротора. Основание расположено в нижней части электродвигателя и содержит фильтр для очистки масла. Головка и основание герметично соединены с корпусом статора резьбой.
